Termokamera v dronu: co opravdu vidí a kde jsou její limity

Princip fungování: měření tepelného záření, nikoli světla

Na rozdíl od běžné kamery, která zaznamenává viditelné světlo odražené od objektů, pracuje termokamera s infračerveným zářením. To vyzařuje každé těleso s teplotou vyšší než absolutní nula, přičemž intenzita vyzařování roste s teplotou povrchu. Drtivá většina termokamer používaných na dronech snímá v dlouhovlnném infračerveném pásmu (LWIR, přibližně 8–14 µm) a jejich srdcem je takzvaný mikrobolometr – maticový snímač, jehož jednotlivé prvky mění svůj elektrický odpor v závislosti na dopadajícím tepelném záření.

Výstupem měření je termogram: dvourozměrná teplotní mapa, v níž jednotlivé barvy či odstíny zvolené palety reprezentují různé úrovně zaznamenaného záření. Termokamera tedy nezobrazuje objekt jako takový, ale jeho tepelný podpis – rozložení povrchových teplot, které lze následně interpretovat.

Zásadní je rozlišení mezi radiometrickou a neradiometrickou termografií. Neradiometrická termokamera zobrazuje pouze relativní teplotní rozdíly a postačuje pro kvalitativní posouzení, tedy pro odpověď na otázku, zda se na snímaném povrchu vyskytuje anomálie. Radiometrická termokamera oproti tomu ukládá ke každému pixelu snímku skutečnou naměřenou hodnotu, což umožňuje zpětnou analýzu v dedikovaném softwaru, kvantifikaci závady a vytvoření průkazného měřicího protokolu. Pro profesionální inspekční práci je radiometrický záznam prakticky nezbytností.

Vedle typu záznamu rozhodují o použitelnosti systému také technické parametry snímače: rozlišení (u profesionálních zařízení typicky 640 × 512 px), teplotní citlivost NETD udávaná v milikelvinech a zorné pole objektivu, s nímž souvisí geometrické rozlišení – tedy velikost plochy, kterou na zemi reprezentuje jeden pixel při dané letové výšce.

Co termokamera na dronu skutečně dokáže

Při správné metodice měření patří letecká termografie k nejefektivnějším diagnostickým metodám vůbec.

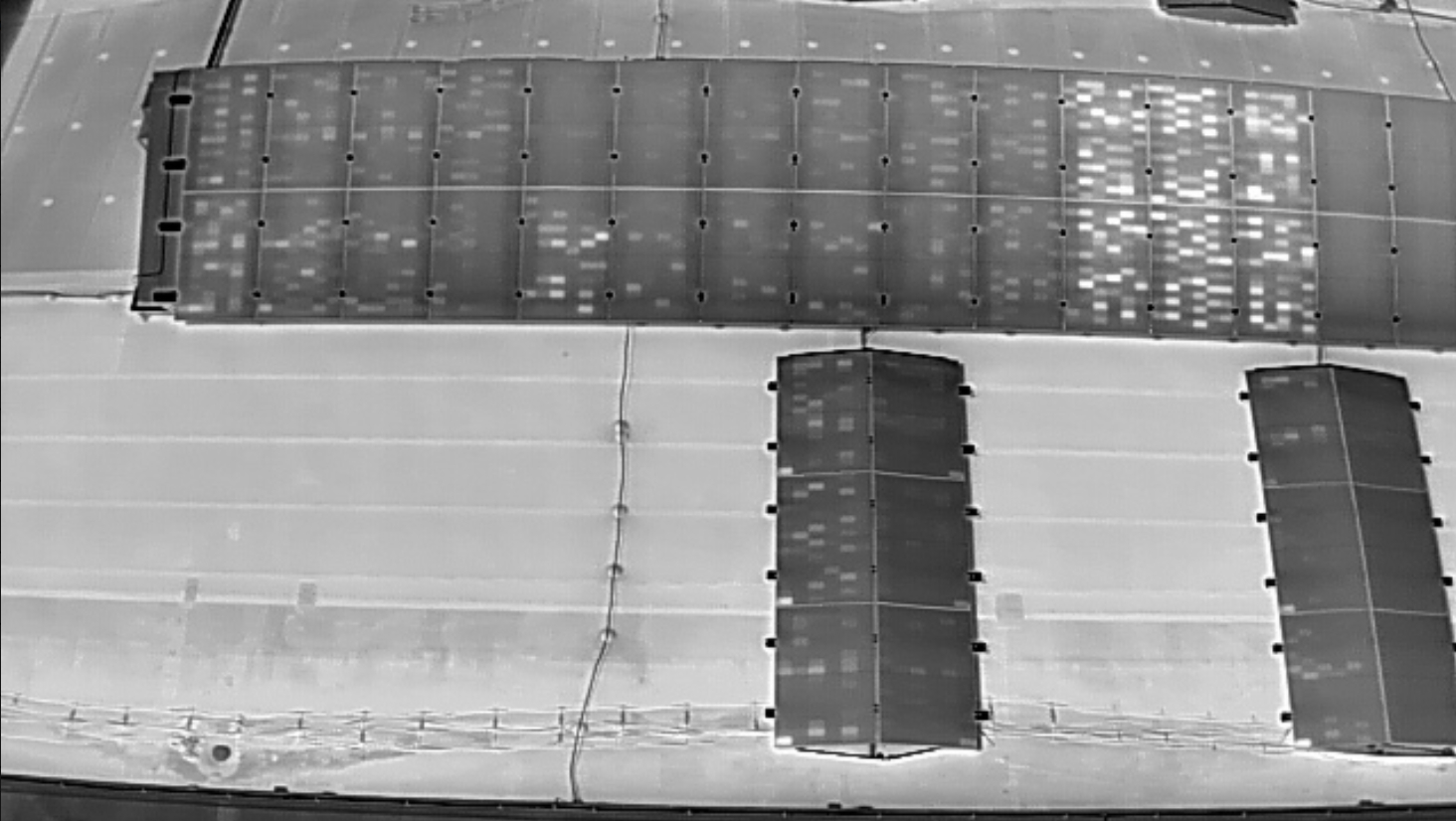

V oblasti fotovoltaiky odhaluje přehřívající se články, takzvané hotspoty, které signalizují poškození článku, mikrotrhliny nebo vadné pájené spoje. Charakteristický teplotní obrazec prozradí také aktivovanou bypass diodu, kdy se celý substring panelu jeví teplejší než okolí, dále odpojené stringy, znečištění či zastínění. Právě u fotovoltaických elektráren se výhoda dronu projevuje nejvýrazněji: elektrárnu o výkonu několika megawattů lze systematicky nasnímat během jednotek hodin, zatímco pozemní kontrola ruční termokamerou by zabrala dny. Metodiku termografické inspekce fotovoltaických systémů přitom upravuje technická specifikace IEC TS 62446-3, která mimo jiné definuje minimální intenzitu slunečního ozáření během měření – panely musí být pod zátěží, aby se závady tepelně projevily.

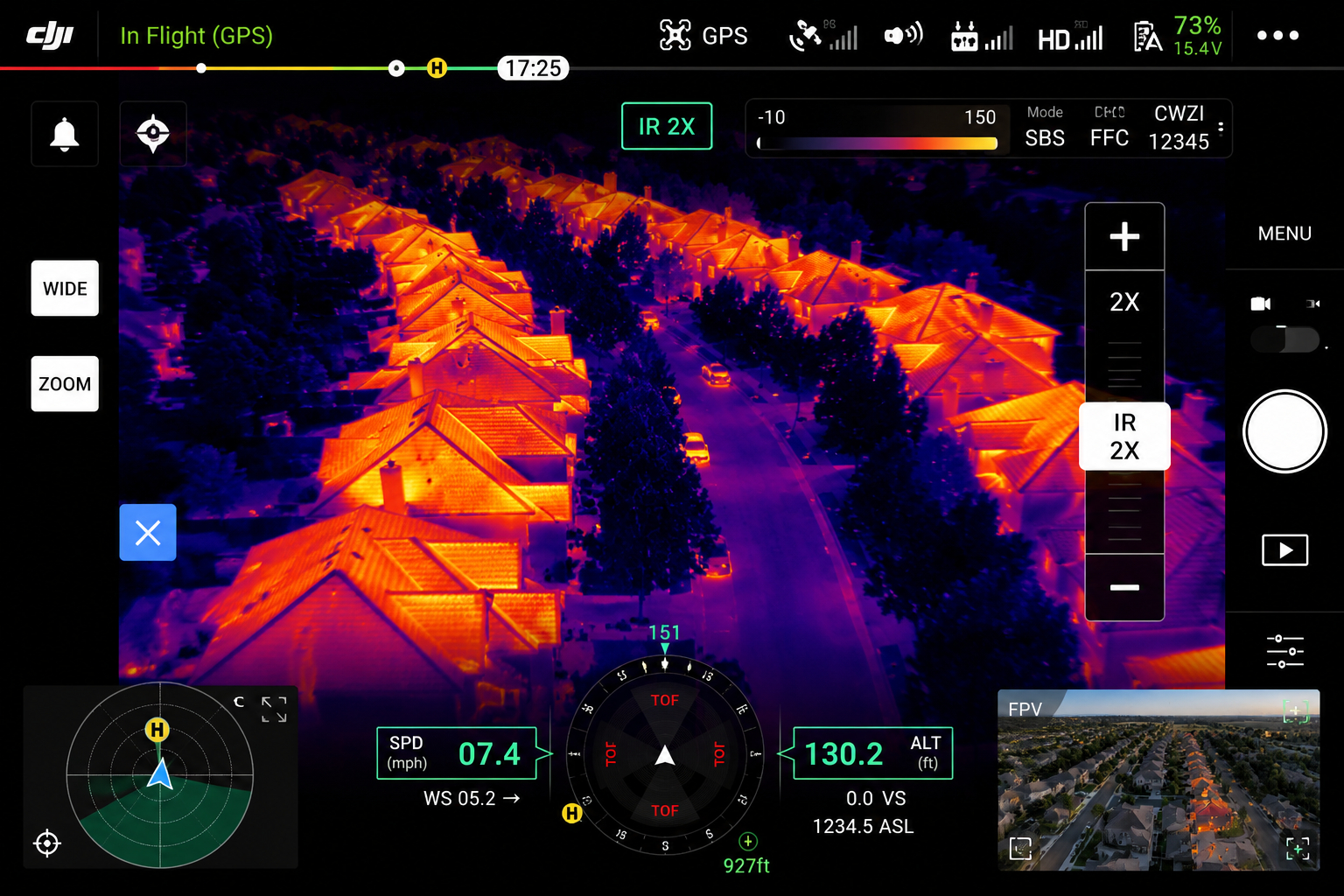

Ve stavební diagnostice termografie lokalizuje tepelné mosty, nedostatečně izolované části obvodového pláště, netěsnosti výplní otvorů a úniky tepla střešní konstrukcí. Specifickou aplikací je detekce zatékání do plochých střech: zavlhlé souvrství má odlišnou tepelnou kapacitu než suché, a proto se po západu slunce ochlazuje pomaleji, což vytváří na termogramu zřetelně čitelný kontrast. Kvalitativní určení tepelných nepravidelností v pláštích budov infračervenou metodou popisuje norma ČSN EN 13187.

V energetice a průmyslu slouží letecká termografie ke kontrole rozvaděčů, transformátorů a vedení, kde zvýšená teplota spoje typicky ukazuje na přechodový odpor – závadu, která se při dalším zatěžování zhoršuje a může skončit výpadkem nebo požárem. U strojních zařízení prozradí termogram tření v ložiscích, přehřívající se motory a další teplotní anomálie, které předcházejí mechanické poruše. Termografie je proto klíčovým nástrojem prediktivní údržby: umožňuje zasáhnout dříve, než závada způsobí odstávku.

Pro bezpečnostní a záchranné složky představuje dron s termokamerou zásadní posílení schopností. Při pátrání po pohřešovaných osobách využívá teplotního kontrastu mezi lidským tělem a okolím, funguje v noci i za snížené viditelnosti a dokáže v krátkém čase pokrýt rozsáhlé území. Hasičům pomáhá lokalizovat skrytá ohniska požáru, kontrolovat požářiště po uhašení a monitorovat rizikové oblasti. Obdobný princip se uplatňuje i v zemědělství a myslivosti, například při vyhledávání srnčat v porostech před senosečí, kde termovize prokazatelně snižuje ztráty na zvěři.

Fyzikální a praktické limity technologie

Aby nedocházelo k přeceňování možností termografie, je nutné znát její omezení. Ta nevyplývají z nedokonalosti konkrétních výrobků, ale z fyzikální podstaty měření.

1. Termokamera měří pouze povrchovou teplotu

Prvním a nejčastěji opomíjeným faktem je, že termokamera nevidí dovnitř budov, skrz stěny, kryty ani sklo – běžné sklo je pro dlouhovlnné infračervené záření nepropustné a chová se spíše jako zrcadlo. Vnitřní děje lze diagnostikovat pouze nepřímo, pokud se projeví změnou teploty na povrchu.

2. Závislost na okolních podmínkách

Přímé sluneční záření ohřívá snímané povrchy a může vytvářet zdánlivé anomálie, nebo naopak skutečné závady maskovat; u stavební termografie se proto měří přednostně za chladného počasí, brzy ráno nebo po západu slunce, při dostatečném teplotním rozdílu mezi interiérem a exteriérem. Vítr povrchy ochlazuje a teplotní kontrasty stírá, déšť a vysoká vlhkost mění vyzařovací vlastnosti povrchů. Platí také, že nezatížené zařízení závadu neprojeví – fotovoltaický panel bez dostatečného osvitu ani elektrický spoj bez proudového zatížení se na termogramu jeví jako bezvadné, i když bezvadné nejsou. Načasování a podmínky měření jsou proto stejně důležité jako samotná technika.

3. Emisivita materiálů

Emisivita je schopnost povrchu vyzařovat infračervené záření, vyjádřená hodnotou v intervalu 0 až 1. Stavební materiály jako omítka, beton, cihla nebo dřevo mají emisivitu vysokou (zpravidla 0,90–0,95) a měří se spolehlivě, podobně asfalt s hodnotou kolem 0,95. Naproti tomu leštěné kovy dosahují emisivity pouze 0,05–0,30: vyzařují málo vlastního tepla a převážně odrážejí záření okolí, takže naměřená hodnota může odpovídat spíše odrazu oblohy nebo slunce než skutečné teplotě povrchu. Obdobně problematické jsou lesklé a skleněné plochy. Bez správného nastavení emisivity – ať už přímo v rozhraní kamery, nebo dodatečně při analýze radiometrických snímků – jsou absolutní naměřené teploty nespolehlivé.

4. Interpretace záleží na operátorovi

Čtvrtým, a v praxi možná nejdůležitějším limitem, je interpretace. Termokamera sama neurčí, co je špatně; tentýž teplotní obrazec může znamenat poruchu, běžný provozní stav i pouhý vliv prostředí. Rozhodující je proto kvalifikace operátora a analytika: znalost snímané technologie, metodiky měření i typických projevů závad. Bez ní hrozí jak falešně pozitivní nálezy vedoucí ke zbytečným zásahům, tak přehlédnutí skutečných problémů.

Proč je spojení dronu a termokamery tak silné

Navzdory uvedeným omezením představuje kombinace bezpilotního prostředku a termokamery zásadní posun v technické diagnostice. Dron pokryje rozsáhlé plochy v čase, který je pro pozemní měření nedosažitelný, a dostane se do míst, kam by jinak musela horolezecká technika, plošina nebo vrtulník. Inspekce probíhá bezkontaktně a bez zásahu do provozu, což zvyšuje bezpečnost práce a snižuje náklady – oproti klasickým metodám často řádově. Radiometrická data lze navíc archivovat a porovnávat v čase, takže se z jednorázové kontroly stává systematický monitoring vývoje stavu zařízení.

Závěr

Termokamera na dronu není „magické oko“, které vidí vše. Je to přesný měřicí nástroj, jehož hodnota nespočívá v tom, že by odhalil každou skrytou skutečnost, ale v tom, že při správném použití a odborném vyhodnocení dokáže rychle a bezpečně identifikovat problémy, které by jinak zůstaly bez povšimnutí – od vadného fotovoltaického článku přes unikající teplo až po přehřívající se spoj, jenž by časem mohl způsobit havárii. Klíčem k plnému využití této technologie je porozumění jejím principům, respektování jejích limitů a kvalifikovaná interpretace naměřených dat.
